Изготовление трафаретов для печатных плат
Трафарет = 80% успеха.
.jpg)

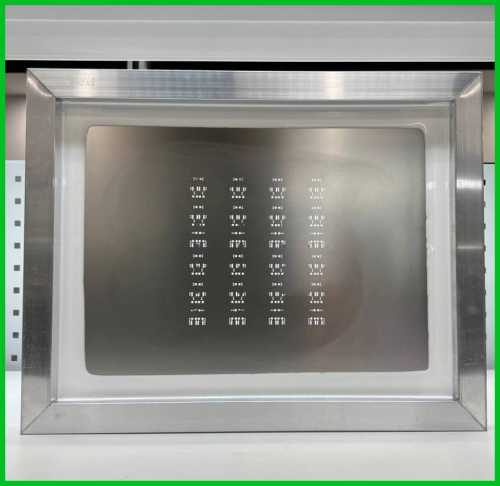

Стальные трафареты
Трафареты для нанесения паяльной пасты из нержавеющей стали с рамкой и без рамки натяжения.
Стоимость от 10 000 руб. с НДС.
Такие трафареты долговечны и устойчивы к химическим воздействиям.
Рисунок апертуры не искажается и не меняет своей формы.
Срок изготовления: 5 недель.

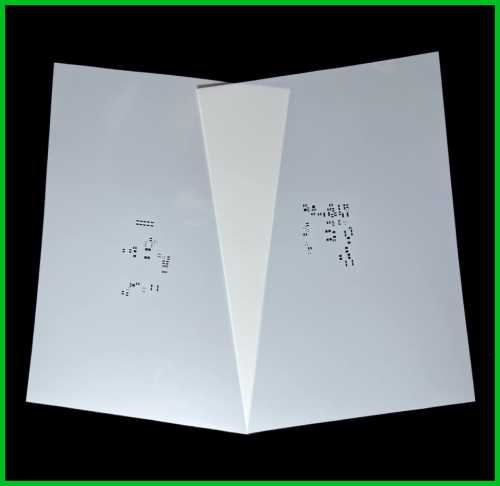

Пленочные трафареты
Новинка: Трафареты из пластика, которые идеально подходят для небольших партий печатных плат.
Низкая стоимость от 3000 руб. с НДС.
Пластиковые трафареты легко справляются с микросхемами с шагом 0.5 мм, работают более 500 нанесений, что делает их отличным выбором для мелких серий и НИОКР.
Срок изготовления: 3 р.д.
В современном производстве электроники особое значение имеют трафареты для нанесения паяльной пасты, поскольку именно качественное нанесение пасты обеспечивает 80% успеха при SMD-монтаже. Поэтому крайне важно обеспечить идеальное качество печати. Мы предлагаем услуги по изготовлению трафаретов различных форм и размеров, соответствующих требованиям каждого проекта.
Преимущества и технологии изготовления трафаретов
В процессе подготовки файла для трафарета мы:
● Подбираем оптимальную толщину трафарета.
● Производим разбивку апертуры на ячейки.
● Осуществляем уменьшение апертуры для повышения точности и повторяемости нанесения пасты.
Наши инженеры помогут внедрить технологию Pin-in-Paste (PIP) или метод «штырь в пасту». Это метод монтажа выводных компонентов (THT) в отверстия печатной платы одновременно с SMD-компонентами в печи оплавления. Она позволяет исключить отдельный этап волновой пайки, что сокращает производственные затраты, время сборки и повышает надежность соединения за счет автоматизации.
На завершающем этапе обязательно проводится согласование файлов трафарета с заказчиком. В результате этого процесса трафареты полностью соответствуют техническим требованиям заказчика.
Сроки изготовления могут варьироваться в зависимости от сложности проекта и могут составлять от нескольких дней до одной недели.
Экономия трафаретов для SMT-процессов
Благодаря использованию пленочных трафаретов вы можете существенно сэкономить средства, поскольку стоимость пленочных трафаретов в 3-4 раза ниже по сравнению со стальными трафаретами. за счет автоматизации.
Наши возможности
Нужна консультация
Как сделать заказ
-
Выберите товарПервым шагом становится определение потребности — какие именно работы вам требуются. На этом этапе клиенту необходимо: выбрать тип услуги, подготовить техническую документацию, указать объем заказа, желаемые сроки выполнения и особенности проекта. Это можно сделать через форму обратной связи на сайте или отправив запрос напрямую на электронную почту компании.
-
Подтвердите заказПосле получения заявки и всей необходимой информации специалисты SMD-EXPERT проводят анализ проекта, рассчитывают стоимость и сроки выполнения работ, а затем направляют клиенту коммерческое предложение. Если все условия устраивают клиента, он подтверждает заказ, после чего оформляется договор или техническое задание, в котором фиксируются все параметры сотрудничества.
-
ОплатитеПосле согласования всех деталей клиент получает счет на оплату. После его оплаты запускается производственный процесс. Только после успешного завершения всех этапов готовая продукция отправляется заказчику.
Наши партнеры
Наши разработки
Отзывы
Часто задаваемые вопросы
Вопрос 1: Какие материалы используются для изготовления трафаретов?
Трафареты изготавливаются из различных материалов, включая нержавеющую сталь, алюминиевые листы и другие металлы. Выбор материала зависит от требований проекта, условий эксплуатации и типа используемой пасты.
Вопрос 2: Какие технологии применяются при изготовлении трафаретов?
В процессе изготовления трафаретов используются современные технологии, такие как лазерная резка и травление. Лазерная резка позволяет создавать сложные формы апертур с минимальными допусками и высокой точностью.При необходимости используется метод травления, который также обеспечивает высокую точность обработки. Обе технологии позволяют выпускать трафареты, полностью соответствующие техническим требованиям заказчика.
Вопрос 3: Какие преимущества дают трафареты при производстве электронных плат?
Применение высокоточных трафаретов положительно влияет на качество и эффективность производства электронных плат. Они обеспечивают точное и равномерное нанесение пасты, что особенно важно при работе с компонентами поверхностного монтажа (SMT) и многоуровневыми конструкциями.
